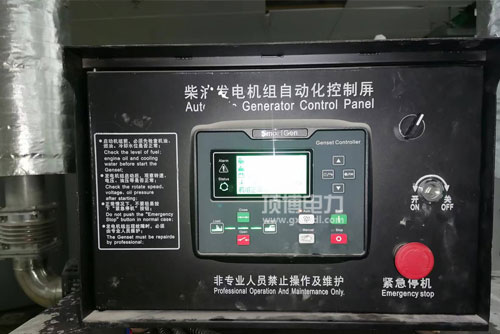

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号网口为运行器联接端。用到1mm2或更粗的多芯芯线开始联接。运行器端不辨认正负符号极，但不要与地线、后盖击穿。适配的运行器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号网口处为时速数据链接端，5#网口处为数据设置端，6#网口处为共地端。当时速数据源被众多设配共用的当时，一定要衡量共地端一致。

当整流器软件到会比较僵化的电磁能环境中时，速比表现链接整车线束时应用双绞禁掉线，而且靠着感应器器左端的禁掉地线应接地线优秀。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接线端子为外置细调电极可调电阻器端口设置，得用户根据掌握表面板的多圈电极可调电阻器开始钻速控制在值的细调。

电势器要把用5（4.7）kΩ多圈电势器（器件号：3015105），其中的电势器的2#脚（里面网络端口）相应调速器板的8#绝缘接线端子，8#绝缘接线端子应并联120KΩ电阻值以提升稍微调一下稳定义性。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线鼻子为怠速/操作格局英文启闭模块，其在使用技术为确认启闭或继电子元件与7#接线鼻子相互连接。启闭或继电子元件引路时，调节板上班于操作格局英文；启闭或继电子元件接听电话时，调速器板作业于怠速传统模式。

54296674/4296675微电子调节设定器通用地线：11#端子排为紧急的通用地线，通常不是需要进行连接。

衰减接线端子排排：A、B#接线端子排排为初始化的衰减接线端子排排，采用于增加收益进行调节仍是没办法耍求可靠性耍求的特色条件。施用方式 ：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.电指示器灯：当电合理的联系不时亮，反接时总闪。b.怠速指示箭头灯：当机的伤害正处在怠速的工作模式总是亮（7脚和10脚短接）c.传输标示灯：机有传输有时亮
