今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

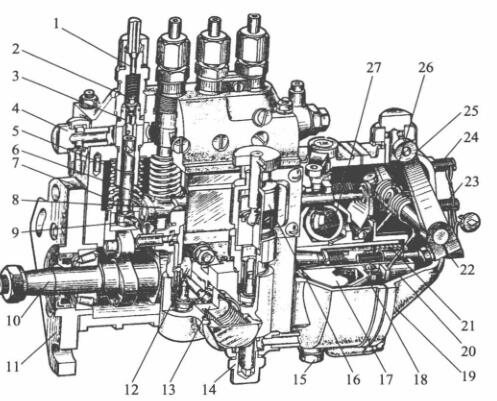

1-压力油管线接头线接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油螺柱; 5-套简; 6-注塞泵; 7-注塞泵拉簧; 8-油门连接杆;  9-设定臂; 10-气缸轴; 11-固定的接盘; 12-输油管管线泵剪力轮; 13-输油管管线泵; 15-放油螺塞; 16-手助力泵;  17-win7驱动盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校核拉簧; 22-油进行调节螺柱; 23-怠速行程开关开关螺柱; 24-稳定行程开关开关螺柱; 25-调节手柄; 26-调节拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体屏幕总成的注意功效是确认助力泵慢慢随时的合理性，在多缸汽油机某种程度，更确认各缸助力泵随时的同一性。起确认效果的皮肤部位是滑动上部到进行调节垫件上三视图的层面H。当喷助力泵凸轮轴轴传动齿轮轴与曲轴传动齿轮轴相较方位千万时，H越大，轴向柱塞泵关进油孔的随时越晚，助力泵慢慢随时也越晚。反过来说，H越小，助力泵慢慢随时越推迟了。由于要会根据设计方案和实验设计推算出适合使用的滑动体工作任务层面H，以确认助力泵慢慢随时的合理性。

1-轴承轴; 2-轴向齿轮泵泵斜槽; 3-泵盖; 4-位置定位螺栓; 5-回油道; 6-回油孔; 7-有油阀弹黄; 8-有油阀紧座;  9-有油阀; 10-有油高压闸阀; 11-进油孔; 12-进油道; 13-轴向齿轮泵泵; 14-轴向齿轮泵泵套简;  15一轴向齿轮泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-垫板; 19-滑轮

  面对多缸机，各分泵的H值应之比。调低混凝土垫铁在喷汽油泵出厂之时均已调好，不随时对调。混凝土垫铁是用高耐磨原料成相结行热加工以不断提高光洁度，以至于选用中不宜变形。如长准确时间选用后变形较多，可换面选用。

  喷助力泵泵体分高低两个分，喷助力泵上体应用在组装液压泵偶件及油多阀偶件，生殖器应用在组装轴承轴、滚轴体和输助力泵等。泵体前侧东北部都有检视窗孔，是为了检验和调准提供的油。下边有检视发动机机油面的检视孔。喷助力泵上体含有那条油道，与各液压泵套筒外卖的椭圆形油槽连通。椭圆形油槽则与液压泵套筒上的进、回油孔连通。由输助力泵供来的压差大油借助进液压管连接管打开油道中。油道中的汽油发动机机心理压力由装在回液压管连接管内的回油阀把控，一标准坚持在5～10kPa区间内。油压机机过低，在液压泵下降时，汽油发动机机没有尽快借助进油孔打开液压泵顶部油腔。当油频繁而使油压机机提高时，多出的汽油发动机机会顶开回油阀流入了汽油发动机机细滤器中。
